EV バッテリーの銅バスバーはどのように電力効率と信頼性を向上させることができるのでしょうか?

アンEVバッテリー銅バスバーは、電流分布、温度上昇、パッケージング効率、およびバッテリーパックの長期信頼性に影響を与える重要な電気相互接続です。このガイドでは、銅材料の選択、導体寸法の決定、リジッドおよびフレキシブルバスバーの評価、接続抵抗の管理、めっきと絶縁の指定、一般的な製造上の問題の回避方法について説明します。また、エンジニアや調達チームが電気的、機械的、生産上の要件を満たすカスタム バスバーを開発するのに役立つ実用的な調達チェックリストも提供します。

1. EV バッテリー銅バスバーとは何ですか?

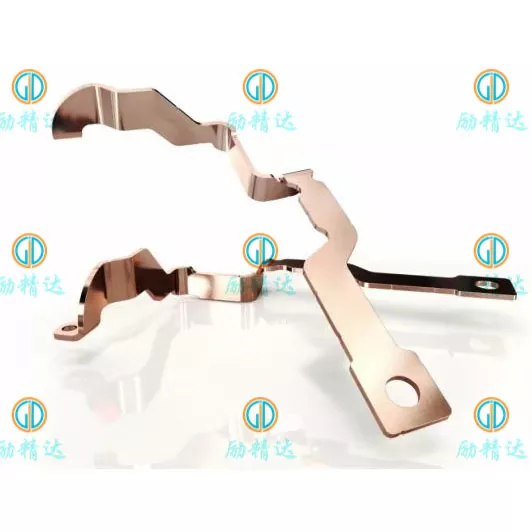

アンEVバッテリー銅バスバー電気自動車の高電圧システム内のバッテリーセル、モジュール、コンタクター、ヒューズ、電流センサー、その他のコンポーネント間で電気エネルギーを伝達するように設計された導電性金属コンポーネントです。バッテリーの構造に応じて、バスバーは平らなストリップ、成形プレート、積層されたフレキシブル導体、または正確な寸法要件に合わせて製造された特別な形状のアセンブリにすることができます。

従来の配線とは異なり、バスバーは、定義された接触面と取り付け位置を備えたコンパクトで再現可能な電流経路を提供できます。これは、利用可能なスペースが限られており、振動や温度変化の下でも電気接続を安定に保つ必要があるバッテリーパックで特に役立ちます。

一般的な EV バッテリー システムには、いくつかのバスバー レベルが含まれている場合があります。

• セルの相互接続:モジュール内の個々のセルまたはセルのグループを接続します。
• モジュール接続:バッテリーモジュール間で電流を転送し、必要な直列または並列構成をサポートします。
• パックレベルのバスバー:モジュールをコンタクタ、ヒューズ、出力端子などの高電圧配電コンポーネントに接続します。
• パワーエレクトロニクス接続:バッテリ システムをインバータ、DC 配電アセンブリ、またはその他の高電流機器とリンクします。

具体的な設計は、セルの形式、システム電圧、電流プロファイル、接続方法、利用可能な設置スペース、および安全要件によって異なります。したがって、成功したバスバーは単なる銅片以上のものであり、完全な電気および機械アセンブリの一部として機能する必要がある設計コンポーネントです。

2. EV バッテリー システムではなぜ銅が重要なのでしょうか?

銅は、高い電気伝導性と良好な熱伝導性、成形性、および多くの確立された製造および表面仕上げプロセスとの適合性を兼ね備えているため、大電流バッテリーの相互接続に広く使用されています。

これらの特性は、エンジニアが電気損失を制御し、信頼性の高い接続をサポートしながら、コンパクトな電流経路を開発するのに役立ちます。ただし、銅だけでは良好なパフォーマンスが保証されません。寸法、接合部、冷却条件、断熱、製造品質も考慮する必要があります。

電気抵抗が低い

電流が導体を通過すると、電気抵抗によって熱が発生します。適切な寸法の銅バスバーは、抵抗損失と電圧降下を制限し、電力伝送効率の維持に役立ちます。この利点は、わずかな抵抗の増加でもかなりの量の熱が発生する可能性がある大電流バッテリ システムに特に関係します。

コンパクトな電気パッケージング

バッテリーパックは、限られた筐体内にセル、冷却コンポーネント、構造サポート、センサー、保護装置、絶縁体を収容する必要があります。銅の高い導電性により、設計者は、必要な電気的および熱的制限を満たしながら、比較的コンパクトな導体断面を評価できます。

適応性のある製造

銅シート、ストリップ、バーは、コンポーネントの設計に応じて、切断、打ち抜き、打ち抜き、曲げ、機械加工、メッキが可能です。用途と製造能力に応じて、これらのプロセスはカスタマイズされた穴パターン、形成された端子、取り付け機能、および複雑な三次元形状を生成できます。

アセンブリの一貫性が向上する可能性がある

適切に設計されたカスタム バスバーにより、再現可能な接続位置と取り付け形状が提供されます。これにより、自動または半自動の組み立てが簡素化され、設置調整が軽減され、生産の一貫性が向上します。

3. どのバスバー構造があなたの用途に適合しますか?

適切な構造を選択することは、設置スペース、柔軟性、耐振動性、製造方法、およびプロジェクト全体のコストに影響するため、早期の決定が重要です。最も一般的なオプションには、リジッド銅バスバー、積層フレキシブル バスバー、編組銅接続が含まれます。

リジッドバスバーが適切なのはどのような場合ですか?

剛性設計は、端子が固定位置に留まり、取り付け構造が適切なサポートを提供する場合に適しています。これは、一貫した形状が重要なパックレベルの配電、ヒューズ接続、コンパクトな電気アセンブリに特に実用的です。

いつフレキシブルバスバーを検討すべきでしょうか?

接続が熱膨張、製造公差、またはコンポーネント間の相対移動に対応する必要がある場合は、柔軟な設計が望ましい場合があります。ラミネート銅バスバーは、大電流容量と制御されたフレキシブル領域を組み合わせることができますが、端子領域と絶縁移行部には依然として注意深いエンジニアリングが必要です。

いずれかの構造を選択する前に、設置範囲全体、移動要件、組み立て順序、保守アクセス、および電気負荷を評価してください。 CAD モデルに適合する設計であっても、ツールのアクセス、ファスナーのクリアランス、または製造公差が考慮されていない場合、取り付けが難しい場合があります。

4. 銅材料はどのように選択すればよいですか?

材料の選択は、導電性、成形挙動、接合適合性、表面処理、コストに影響します。適切なグレードは、銅の純度だけではなく、製造プロセスと使用環境によって決まります。

焼き戻しと成形要件を考慮する

材料の焼き戻しは、強度、延性、曲げ性、スプリングバックに影響します。厚い銅を強く曲げると、材料の状態や曲げ半径が不適切な場合、表面に亀裂や歪みが発生する可能性があります。設計に複数の曲がりや近接した位置にある穴が含まれている場合、ツーリングや量産を開始する前に製造レビューによってリスクを特定できます。

材質と接合方法を合わせる

ボルト締め、溶接、ろう付け、積層構造には、さまざまな要件が課せられます。たとえば、従来のボルト接続に適した銅グレードは、特殊な溶接プロセスには最適な選択肢ではない可能性があります。サプライヤーと設計エンジニアは、意図した接合方法と材料の適合性を確認し、必要に応じて完成した接合を検証する必要があります。

国際調達の場合は、必要な材料規格、グレード、質質、厚さ、および許容される代替品を指定します。電気的性能と再現性のある生産を検証する必要がある場合、「高品質の銅」などの一般的な注意事項では不十分です。

5. 電流、抵抗、熱は設計にどのような影響を与えますか?

電流容量は、EV バッテリーのバスバー設計において最も重要な要素の 1 つです。ただし、特定の幅と厚さのすべての銅ストリップに適用される普遍的な電流定格はありません。実際の性能は、導体の形状、周囲温度、エンクロージャの状態、冷却、接続抵抗、および電気負荷の継続時間によって異なります。

基本的な電気関係を理解する

DC システムの場合、電流は電力と電圧から推定できます。

これらの関係において、I は電流、P は電力、V は電圧、R は抵抗、ρ は材料の抵抗率、L は導体長、A は断面積です。方程式は設計計算の開始点を提供するものであり、熱解析やテストの代替となるものではありません。

電流の二乗項は特に重要です。抵抗が変化しないまま電流が 2 倍になると、抵抗による電力損失は 4 倍に増加します。このため、電流プロファイル、デューティ サイクル、接続品質が重要な考慮事項になります。

連続電流とピーク電流を個別に評価する

EV バッテリー システムでは、継続的な放電、短い加速ピーク、回生ブレーキ、充電負荷が発生する可能性があります。これらの動作条件により、さまざまな熱需要が生じる可能性があります。短期間のピークを許容する設計は、同じ電流を連続的に印加するのには適していない可能性があります。

エンジニアは、導体の寸​​法を最終決定する前に、以下を定義する必要があります。

• 定格システム電圧と最大動作電圧。
• 連続電流、ピーク電流、およびピーク持続時間。
• バスバー付近の周囲温度と予想される動作温度範囲。
• 導体と接続点の両方で許容される温度上昇。
• 導体の長さ、利用可能な断面積、および取り付け方向。
• 冷却条件、近隣の熱源、および筐体の換気。
• 最大許容電圧降下と関連する保護要件。

完全な熱経路を見落とさないでください

熱は、対流、放射、取り付け金具、接続された端子、または近くの構造物を通じてバスバーから出る可能性があります。断熱材と密閉された筐体により、熱放散が変化する可能性があります。その結果、同じ銅寸法を持つ 2 つのバスバーが、異なるアセンブリでは異なる温度に達する可能性があります。

堅牢な開発プロセスでは、計算、エンジニアリングレビュー、および代表的な条件下でのテストが組み合わされます。安全性が重要な用途の場合、温度上昇の検証には、対象の材料、表面処理、固定方法、および設置環境を反映する必要があります。

6. 接続障害を防ぐにはどうすればよいですか?

高品質の銅導体であっても、接続の設計が適切でないと信頼性の高い性能を発揮できない可能性があります。大電流では、過剰な接触抵抗により、局所的な熱が発生し、表面劣化が促進され、近くの絶縁体が損傷したり、接合部の緩みが発生したりする可能性があります。

接触面を慎重に設計する

ボルト接合には、適切な接触面積、表面の平坦度、留め具の選択、および制御されたクランプ力が必要です。穴の位置、バリ、変形、汚染、および互換性のない表面仕上げはすべて、最終的なインターフェースに影響を与える可能性があります。組立仕様書では、個々のオペレータの判断に任せるのではなく、関連するボルトのトルクや締め付け手順を定義する必要があります。

溶接および積層接続の制御

フレキシブル積層バスバーでは、多くの場合、接着または溶接された端子ゾーンを使用して複数の銅層を接続します。ジョイントは、柔軟な部分を損傷することなく、適切な電気的導通と機械的完全性を提供する必要があります。溶接パラメータ、端子形状、入熱、および検査方法は、実際の材料スタックに対して確立する必要があります。

振動と熱サイクルを計画する

電気自動車は繰り返しの振動や温度変化のもとで動作します。接続されたコンポーネント間の熱膨張の違いにより、バスバーや留め具に応力がかかる可能性があります。柔軟なセクション、適切なサポート、適切なクリアランス、および適切な接合方法は、これらの条件に対応するのに役立ちます。

7. メッキと絶縁はどのように安全性を向上させますか?

表面処理と断熱材は機能的な設計上の決定であり、単なる表面仕上げのオプションではありません。これらは、接触動作、耐食性、電気絶縁、アセンブリの一貫性、およびサービスの安全性に影響を与える可能性があります。

接触環境に合わせてめっきを選択

錫、ニッケル、銀メッキは、さまざまなバスバー用途に使用できます。錫は、そのコストと実用的な接触特性により、多くの電気接触インターフェースとして一般的に考慮されています。特定の温度または環境要件にはニッケルが適している可能性がありますが、電気接触特性が追加コストに見合う場合は銀を検討できます。

最終的な選択では、嵌合端子、動作温度、湿度、汚染、腐食への曝露、接触圧力、および該当する製品要件を考慮する必要があります。機能に影響を与えるメッキの厚さ、被覆率、マスキング、および検査基準を指定する必要があります。

システム電圧に応じて絶縁を指定してください

設計に応じて、バスバーには熱収縮チューブ、ポリマースリーブ、成形カバー、エポキシコーティング、またはその他の人工絶縁システムが使用される場合があります。各ソリューションには、温度耐性、誘電性能、機械的保護、製造容易性に関して異なる要件があります。

高電圧アセンブリには、適切な沿面距離と空間距離も必要です。これらの距離は、適用される安全フレームワーク、動作電圧、絶縁配置、環境条件、製品構造によって異なります。これらは、一般的なバスバー チャートから選択するのではなく、責任のある設計エンジニアによって確立される必要があります。

断熱材は、曲げ部、接触窓、固定領域、および組み立てツールにも適合する必要があります。露出した金属領域の定義が不十分であると、手動によるトリミングが不規則になったり、偶発的な損傷が発生したり、電気保護が低下したりする可能性があります。

8. 一貫した品質を保証する製造プロセスは何ですか?

製造品質は、材料、工具、成形順序、表面仕上げ、検査計画がどの程度うまく連携するかによって決まります。最も適切なプロセスは、コンポーネントの形状、材料の厚さ、公差要件、試作品の数量、および予想される生産量によって異なります。

ステップ 1: 設計と製造可能性のレビュー

製造前に、メーカーは図面、材料仕様、穴の位置、曲げ形状、接触領域、めっきゾーン、絶縁要件を確認する必要があります。このレビューは、コストの増加や品質リスクを引き起こす可能性のある機能を特定するのに役立ちます。

ステップ 2: 材料の準備と切断

銅シート、ストリップ、または棒は、承認された材料仕様に従って準備されます。レーザー切断、パンチング、スタンピング、CNC 加工、またはその他の適切な方法は、必要な形状と生産経済性に基づいて選択できます。

ステップ3：成形と寸法管理

曲げと成形の操作により、最終的な形状が確立されます。材料のスプリングバック、曲げ半径、工具の精度、穴と曲げの関係は、アセンブリのフィット感に影響を与える可能性があります。検査計画が最終決定される前に、重要な寸法を特定する必要があります。

ステップ4：接合と表面仕上げ

設計によっては、コンポーネントの溶接、端子接合、バリ取り、メッキ、洗浄、または絶縁が必要になる場合があります。各操作は、選択した銅グレードおよび意図された操作環境と互換性がある必要があります。

ステップ 5: 検査と検証

適切な品質計画には次のチェックが含まれる場合があります。

• 材料証明書と受入材料検証。
• 厚み、幅、穴の位置、曲げ角度、平面度などの寸法検査。
• 亀裂、バリ、傷、表面欠陥を目視検査します。
• 指定されている場合は、メッキの厚さと被覆率をチェックします。
• 電気抵抗または導通チェック。
• プロジェクトで必要な場合、接合強度、温度上昇、断熱、または環境試験。

すべてのコンポーネントにすべてのテストが必要なわけではありません。検査計画は、部品の機能、顧客の要件、適用される規格、およびリスク評価に基づく必要があります。自動車の生産管理や正式な認定文書が必要な場合は、量産前にこれらの期待に同意する必要があります。

9. バイヤーは調達リスクをどのように軽減できますか?

調達チームにとっての主な課題は、エンジニアリング要件を満たすコンポーネントを競争力のある総コストで入手することです。銅の重量または外形寸法のみに基づいた見積もりでは、重要な製造および検証要件が省略される場合があります。

完全な見積依頼を準備する

明確な RFQ は、メーカーが設計を評価し、生産リスクを特定し、適切なプロセスを見積もるのに役立ちます。可能な限り、2D 設計図と 3D CAD ファイルを次の情報とともに提供してください。

単価だけでなく総コストを評価する

購入価格は総費用の一部にすぎません。工具、材料の利用、二次加工、めっき、絶縁、検査、梱包、リードタイム、エンジニアリングの変更はすべて、プロジェクトの経済性に影響を与える可能性があります。

部品に繰り返し調整が必要な場合や一貫性のない組み立て結果が得られる場合、より低い初期価格を提示するサプライヤーは最も経済的な選択ではない可能性があります。逆に、不必要に厳しい公差、過度のめっき被覆率、または過度に複雑な形状は、意味のある機能上の利点をもたらさずにコストを増加させる可能性があります。

生産前にサプライヤーの能力を確認する

将来の製造業者に、材料の一貫性、重要な寸法、バリ、曲がり、めっき、完成品のトレーサビリティをどのように管理しているかを尋ねてください。必要に応じてサンプルまたは検査記録を要求し、大量注文を確定する前に受け入れ基準に同意します。

カスタマイズされた金属コンポーネントを開発するバイヤーの場合、厦門麗景達ハードウェア製品有限公司関連するハードウェアおよび精密金属製品の要件に関するサプライヤーの評価プロセスに含めることができます。 EV バッテリーの銅バスバーを注文する前に、同社の特定のバスバー製造能力、材料オプション、利用可能な接合および仕上げプロセス、品質文書、対象用途の経験を確認してください。

最も効果的な調達プロセスにより、エンジニアリング チームと購買チームが早期に統合されます。電気要件、図面、製造方法、および合格基準を見積前に調整すると、双方が回避可能な修正を減らし、プロトタイプから製造への移行を改善することができます。
